ASME B16.47 bao gồm xếp hạng nhiệt độ-áp suất, vật liệu, kích thước, dung sai, đánh dấu và thử nghiệm đối với các mặt bích ống có kích thước từ NPS 26 đến NPS 60.
Bao gồm các mặt bích có ký hiệu cấp xếp hạng 75, 150, 300, 400, 600 và 900 với các yêu cầu được đưa ra ở cả đơn vị SI (Số liệu) và Tiêu chuẩn Hoa Kỳ, với đường kính
của bu lông và lỗ bu lông mặt bích thể hiện bằng đơn vị inch.
Tiêu chuẩn này được giới hạn trong
(a) mặt bích làm từ vật liệu đúc hoặc rèn.
(b) mặt bích mù làm từ vật liệu đúc, rèn hoặc tấm.
Tiêu chuẩn này cũng bao gồm các yêu cầu và khuyến nghị liên quan đến bắt vít mặt bích, miếng đệm mặt bích và mối nối mặt bích.
ASME B16.47 cung cấp hai loạt kích thước mặt bích.
Sê-ri A chỉ định kích thước mặt bích cho mặt bích sử dụng chung. Sê-ri B chỉ định kích thước mặt bích cho mặt bích nhỏ gọn, trong hầu hết các trường hợp, có đường kính vòng tròn bu-lông nhỏ hơn mặt bích sê-ri A.
Nói chung, hai loạt mặt bích này không thể thay thế cho nhau. Người dùng nên nhận ra rằng một số van có mặt bích, thiết bị được bắt vít giữa các mặt bích và thiết bị có mặt bích có thể chỉ tương thích với một loạt các mặt bích này.
|
ASME B16.5 |
Tiêu chuẩn ASME B16.5 bao gồm Mặt bích ống thép và Phụ kiện có mặt bích từ NPS 1/2 đến NPS 24 Hệ mét/Inch ở cấp áp suất 150 đến cấp 2500. Tiêu chuẩn này bao gồm xếp hạng nhiệt độ-áp suất, vật liệu, kích thước, dung sai, đánh dấu, thử nghiệm và phương pháp của các lỗ chỉ định cho mặt bích ống và phụ kiện mặt bích. |
|
ASME B16.47 |
Đối với các kích thước lớn hơn, tiêu chuẩn ASME B16.47 bao gồm xếp hạng áp suất-nhiệt độ, vật liệu, kích thước, dung sai, đánh dấu và thử nghiệm đối với các mặt bích ống có kích thước từ NPS 26 đến NPS 60 và xếp hạng Lớp 75, 150, 300, 400, 600 và 900. |
|
ASME B16.47 sê-ri A |
ASME B16.47 sê-ri B |
|
Mặt bích MSS SP-44 được chỉ định là mặt bích ASME B16.47 Series A |
Mặt bích API 605 được chỉ định là mặt bích ASME B16.47 Series B |
|
Mặt bích ASME B16 47 Sê-ri A dày hơn, nặng hơn và bền hơn nhiều so với mặt bích Sê-ri B có cùng kích thước và định mức áp suất, do đó có thể chịu được tải trọng bên ngoài nhiều hơn loại Sê-ri B. |
Mặt bích ASME B16.47 Series B cần nhiều ốc vít (bu lông & đai ốc) hơn nhưng nhỏ hơn so với mặt bích Series A và có đường kính vòng tròn bu lông nhỏ hơn so với mặt bích Series A. |
|
Cả hai tiêu chuẩn Sê-ri A và Sê-ri B đều xác định mặt bích cổ mối hàn và mặt bích mù ở loại mặt nâng (RF) nhưng chỉ Sê-ri A xác định mặt bích kiểu mối nối vòng (RTJ) từ Loại 300 đến Loại 900 trong tiêu chuẩn này. |
|
|
Từ quan điểm thương mại, mặt bích ASME B16.47 Sê-ri A đắt hơn mặt bích ASME B16 47 Sê-ri B. |
|
|
Hầu hết người dùng hoặc nhà thiết kế đường ống có thể chọn mặt bích Series A cho đường ống hoặc thiết bị mới. |
Nhưng nếu bạn đang thực hiện một số công việc tân trang, thay thế hoặc thiết kế đường ống không quan trọng, mặt bích Series B sẽ phổ biến hơn. |
Sự khác biệt giữa mặt bích ASME B16.47 và 16.45 là gì?
Tiêu chuẩn ASME B16.5 bao gồm Mặt bích ống thép và Phụ kiện có mặt bích từ NPS 1/2 đến NPS 24 Hệ mét/Inch ở cấp áp suất 150 đến cấp 2500. Tiêu chuẩn này bao gồm xếp hạng nhiệt độ-áp suất, vật liệu, kích thước, dung sai, đánh dấu, thử nghiệm và phương pháp của các lỗ chỉ định cho mặt bích ống và phụ kiện mặt bích. Hai mặt bích rất quan trọng như mặt bích cổ hàn và mặt bích mù được sử dụng rất phổ biến trong các hệ thống đường ống. Thuật ngữ "B16.5" hoặc "B16 5" được sử dụng để thay thế cho nhau và đề cập đến cùng một tiêu chuẩn. Tuy nhiên, tiêu chuẩn ASME B16 5 (ANSI B16 5) chỉ bao gồm kích thước tối đa 24 inch. Đối với các kích thước lớn hơn, tiêu chuẩn ASME B16.47 bao gồm xếp hạng áp suất-nhiệt độ, vật liệu, kích thước, dung sai, đánh dấu và thử nghiệm đối với các mặt bích ống có kích thước từ NPS 26 đến NPS 60 và xếp hạng Lớp 75, 150, 300, 400, 600 và 900.
Kết luận:
Các mặt bích cổ hàn, trượt, mù, v.v. tiêu chuẩn được bao phủ bởi tiêu chuẩn B16.5 cho các kích thước lên đến 24" ống danh nghĩa. Các kích thước 26" và lớn hơn được bao phủ bởi B16.47 sê-ri A hoặc sê-ri B cho cổ hàn và mặt bích mù. Mặt bích sê-ri A nặng hơn, dày hơn và đắt hơn trong khi mặt bích sê-ri B có nhiều lỗ bu-lông hơn và rẻ hơn so với sê-ri A. Mặt bích API605 và sê-ri B giống nhau.
Xem tài liệu bên dưới để so sánh kích thước mặt bích theo hai tiêu chuẩn chính (B16.5 và B16.47)

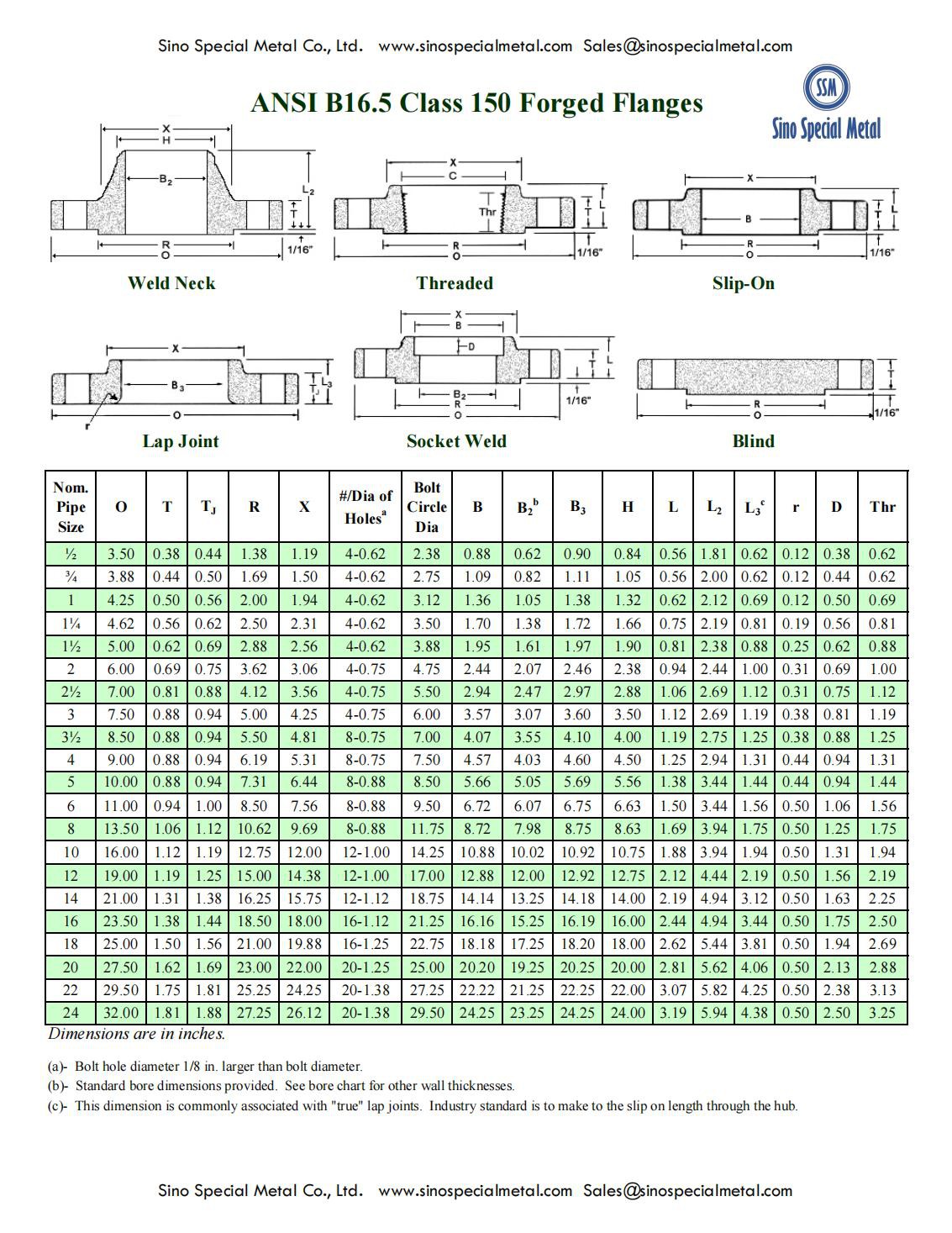

Kích thước mặt bích theo tiêu chuẩn ASME B 16 5 cho 150# Mặt bích cổ hàn, Mặt bích mù, Mặt bích trượt, Socketweld & Lapjoint
Kích thước mặt bích theo tiêu chuẩn ASME B16 47 sê-ri A cho cổ hàn 150# và mặt bích mù
Kích thước mặt bích theo tiêu chuẩn ASME B 16.47 sê-ri B cho cổ hàn 150 # và mặt bích mù
