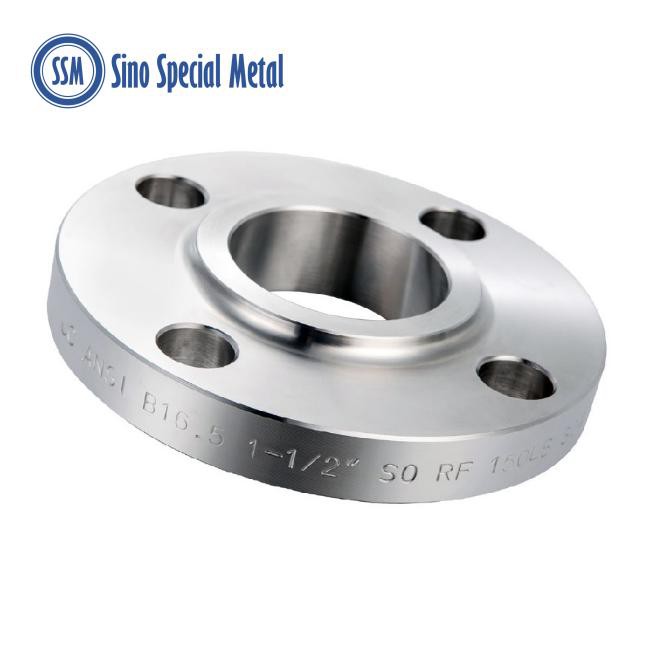

Mặt bích trượt, còn được gọi là 'mặt bích có trục', có một trục có cấu hình rất thấp. Loại mặt bích này thường được nối với đường ống bằng một hoặc hai mối hàn góc (một bên ngoài mặt bích và một bên trong mặt bích), tuy nhiên có thể chỉ sử dụng một mối hàn duy nhất. Mặt bích trượt được sản xuất với nhiều kích cỡ và được ưa chuộng cho các ứng dụng áp suất thấp hơn (loại ASME Nhỏ hơn hoặc bằng 600).
|
|
|
|
Mặt cắt ngang của mặt bích trượt: 1, Mặt bích trượt; 2, Mối hàn đầy bên ngoài; 3, Mối hàn đầy bên trong; 4, Ống |
|
Kích thước lỗ (đường kính trong) của mặt bích trượt (đường kính trong) lớn hơn kích thước lỗ của ống nối, cho phép nó trượt/trượt lên trên đường ống (slip-onto the pipe). Không có mối hàn xuyên thấu hoàn toàn giữa đường ống và mặt bích, do đó có những hạn chế đối với việc sử dụng nó do tính toàn vẹn của mối hàn thấp hơn.
Tuy nhiên, nếu không thể sử dụng mặt bích cổ hàn do hạn chế về không gian, thì mặt bích trượt có thể là một giải pháp thay thế phù hợp.
Ưu điểm của mặt bích trượt liên quan đến chi phí mua sắm thấp hơn, kỹ năng hàn ít yêu cầu hơn, yêu cầu độ chính xác thấp hơn khi cắt ống và không yêu cầu chuẩn bị mối hàn cho mối hàn đầu ống.
Các giới hạn đối với mặt bích trượt liên quan đến:
Ø Việc sử dụng hai mối hàn thay vì một (thông thường).
Ø Giảm độ bền cơ học (mặt bích cổ hàn mạnh hơn 30 phần trăm
Ø Không phù hợp với tải tuần hoàn.
Ø Không thể thực hiện một số phép thử không phá hủy mối hàn.
Ø Không có ở kích thước 2.5-inch trở lên trong ASME class 1500.
Ø Không có ở tất cả các kích cỡ trong ASME class 2500.
Ø Thường không được sử dụng trên ASME lớp 600.
Mặc dù rẻ hơn so với mặt bích cổ hàn, nhưng sẽ có ít sự khác biệt về giá nếu thực hiện hai mối hàn và cả hai đều phải được kiểm tra bằng kỹ thuật kiểm tra không phá hủy.
Kỹ thuật kiểm tra không phá hủy (NDT)
Không có kỹ thuật NDT cụ thể nào được sử dụng cùng với mặt bích trượt. Nếu mặt bích trượt được hàn góc, thì có thể thực hiện phép thử thấm thuốc nhuộm trên mối hàn. Có thể kiểm tra trực quan các mặt tiếp xúc và đường ống.
tiêu chuẩn ASME
Các tiêu chuẩn ASME B16.5 và ASME B31.3 chỉ định các yêu cầu đối với việc lắp đặt, bảo trì và thử nghiệm mặt bích trượt.
Thông số kỹ thuật tiêu chuẩn cho mặt bích trượt
|
kích thước |
ANSI B16.5, ANSI B16.47 Sê-ri A & B, MSS SP44, ASA, API-605, AWWA, Bản vẽ tùy chỉnh |
|
Kích cỡ |
1/2" (15 NB) đến 48" (1200NB) |
|
Lớp học |
150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, Tiêu chuẩn DIN ND-6,10, 16, 25, 40, v.v. |
|
DIN |
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673 |
|
BS |
BS4504, BS4504, BS1560, BS10 |
|
Loại mặt bích |
Mặt phẳng (FF), Mặt nâng (RF), Khớp kiểu vòng (RTJ) |
Chất liệu & Cấp độ của mặt bích trượt (SORF)
|
Thép không gỉ trượt trên mặt bích |
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L |
|
Mặt bích thép Duplex & Super Duplex |
ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 |
|
Thép carbon trượt trên mặt bích |
ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706 |
|
Thép carbon nhiệt độ thấp trượt trên mặt bích |
ASTM A350, LF2, LF3 |
|
Thép hợp kim trượt trên mặt bích |
ASTM/ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91 |
|
Thép hợp kim đồng trượt trên mặt bích |
ASTM SB 61 , SB62 , SB151 , SB152 UNS số C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS số C 10100, 10200, 10300, 10800, 12000, 12200 |
|
Hợp kim niken trượt trên mặt bích |
ASTM SB564, SB160, SB472, SB162 Niken 200 (UNS số N02200), Niken 201 (UNS số N02201), Monel 400 (UNS số N04400), Monel 500 (UNS số N05500), Inconel 800 (UNS số. N08800), Inconel 825 (UNS No. N08825), Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276), Hợp kim 20 (UNS số N08020) |
ASME B16.5 Mặt bích trượt có mặt nâng Các loại có sẵn
|
Trượt trên mặt bích nâng |
Mặt bích trượt có mặt nâng |
|
Mặt bích trượt ANSI B16.5 |
Kích thước mặt bích trượt |
|
Mặt bích SORF ASME B16.5 |
Mặt bích trượt ANSI B16.5 Class 150 |
|
Mặt bích thép không gỉ Các nhà cung cấp |
SS trượt trên mặt bích |
|
Đại lý mặt bích trượt trên tấm |
Nhà xuất khẩu mặt bích SORF ASME B16.47 Series A và B |
|
ANSI B16.5 lớp 150 mặt bích SORF |
Bộ phân phối mặt bích ANSI 150 |
|
Thép carbon trượt trên mặt bích |
Nhà sản xuất mặt bích SORF chất lượng cao |
|
Mặt bích SORF thép không gỉ ASTM A182 |
Duplex thép trượt trên mặt bích |
|
Super Duplex Steel Trượt trên mặt bích rèn |
Đồng niken trượt trên mặt bích ống |
|
Mặt bích SORF hợp kim niken cao |
Mặt bích trượt mặt phẳng Hastelloy Stockist |
|
Mặt bích SORF Titanium ASME B16.47 Series A và B |
Inconel trượt trên mặt bích |
Ứng dụng mặt bích trượt ANSI B16.5
ASME B16.5 Slip on Flanges được biết là mang lại hiệu suất vượt trội và thường được phát triển để đáp ứng nhu cầu. Chúng tôi cung cấp nhiều loại Mặt bích trượt có mặt phẳng thông qua mạng lưới các chi nhánh lưu kho trên toàn thế giới. Mặt bích trượt này được sử dụng trong các ngành công nghiệp khác nhau như:
Mặt bích trượt bằng thép không gỉ sử dụng trong đường ống dẫn dầu khí
Mặt bích trượt trên mặt nâng sử dụng trong ngành hóa chất
Mặt bích SORF thép hợp kim sử dụng trong Hệ thống nước
Mặt bích trượt mặt phẳng sử dụng trong hệ thống sưởi
Mặt bích ống trượt sử dụng trong hệ thống cấp nước
ANSI B16.5 Trượt trên mặt bích rèn sử dụng trong nhà máy điện
Mặt bích trượt trên tấm sử dụng trong ngành công nghiệp giấy & bột giấy
Sử dụng mặt bích trượt trong các ứng dụng mục đích chung
Thép trượt trên mặt bích sử dụng trong ngành công nghiệp chế tạo
Mặt bích trượt sử dụng trong ngành chế biến thực phẩm
Mặt bích trượt sử dụng trong kết cấu ống
